合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 硝磺草酮懸浮劑制劑不同稀釋倍數(shù)的動態(tài)表面張力測定結(jié)果
> 3種助劑對螺蟲乙酯和聯(lián)苯菊酯藥液表面張力、金釵石斛菲盾蚧防治效果的影響（三）
> 水滴附著在垂直立面（鏡子、瓷磚等）靠什么原理？
> 表面活性劑溶液潤濕性能影響因素與變化
> 新的線索澄清了油和水之間模糊的界限
> 肺內(nèi)液表面張力的作用、臨床意義及測量方法（二）
> 6種短鏈醇溶液分子結(jié)構(gòu)對表面張力和表面吸附性能的影響
> ?強子夸克相變的表面張力數(shù)值變化研究（二）
> 氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試（一）
> 芬蘭Kibron公司超微量天平作用及應用領域
推薦新聞Info
-
> 反離子鹽KBr濃度對酰胺基陽離子Gemini表面活性劑的表/界面活性的影響（二）
> 反離子鹽KBr濃度對酰胺基陽離子Gemini表面活性劑的表/界面活性的影響（一）
> 典型離子型與非離子型起泡劑的界面行為對泡沫性能的影響機制
> 新無氰白銅錫電鍍液及電鍍方法可降低表面張力，促進鍍液對復雜工件的潤濕
> 一種耐超高溫酸液體系、制備方法及其應用
> 納米滲吸驅(qū)油劑種類、降低界面張力和改變潤濕性的能力等機理研究（四）
> 復合驅(qū)中聚合物與陰離子表面活性劑的協(xié)同作用研究
> 化學組成對無堿鋁硼硅OLED基板玻璃表面張力的影響——結(jié)果、結(jié)論
> 化學組成對無堿鋁硼硅OLED基板玻璃表面張力的影響——摘要、實驗方法
> 納米滲吸驅(qū)油劑種類、降低界面張力和改變潤濕性的能力等機理研究（三）
誘導期測定法研究NaCl的添加對碳酸鋰固-液界面張力等成核動力學參數(shù)影響——過飽和度的計算
來源：高等學校化學學報 瀏覽 1011 次 發(fā)布時間:2025-02-14
2過飽和度的計算

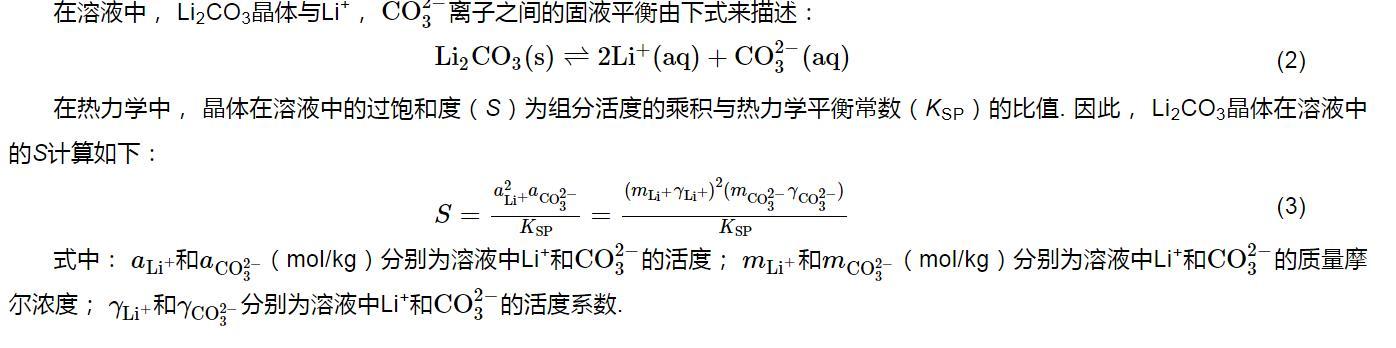

在溶液中，Li2CO3晶體與Li+，CO2?3離子之間的固液平衡由下式來描述：
Li2CO3(s)?2Li+(aq)+CO2?3(aq)(2)
在熱力學中，晶體在溶液中的過飽和度（S）為組分活度的乘積與熱力學平衡常數(shù)（KSP）的比值.因此，Li2CO3晶體在溶液中的S計算如下：
S=a2Li+aCO2?3KSP=(mLi+γLi+)2(mCO2?3γCO2?3)KSP(3)
式中：aLi+和aCO2?3（mol/kg）分別為溶液中Li+和CO2?3的活度；mLi+和mCO2?3（mol/kg）分別為溶液中Li+和CO2?3的質(zhì)量摩爾濃度；γLi+和γCO2?3分別為溶液中Li+和CO2?3的活度系數(shù).
2.1離子活度系數(shù)的計算
由于溶液活度系數(shù)的數(shù)值很難通過實驗方法獲得，所以，常用電解質(zhì)溶液的活度系數(shù)模型來計算.如，高濃電解質(zhì)溶液中常用的活度系數(shù)模型有半經(jīng)驗的Pitzer方程［28］、擴展的平均球近似模型［29，30］和電解質(zhì)NRTL模型［31］等.本文選擇OLI電解質(zhì)與水化學物性分析軟件［20］內(nèi)嵌的Bromley-Zemaitis方程［22，23］來計算溶液中離子的活度系數(shù).此方程適用于溫度范圍為273.15~473.15 K、溶液濃度范圍為0~30 mol/L的體系.實驗中溶液體系的溫度范圍為288.15~323.15 K，溶液濃度范圍為1.014~3.365 mol/L，均在方程的適用范圍內(nèi).
因此，式（3）中離子的活度系數(shù)可由OLI電解質(zhì)與水化學物性分析軟件［20］內(nèi)嵌的Bromley-Zemaitis方程［22，23］來計算：

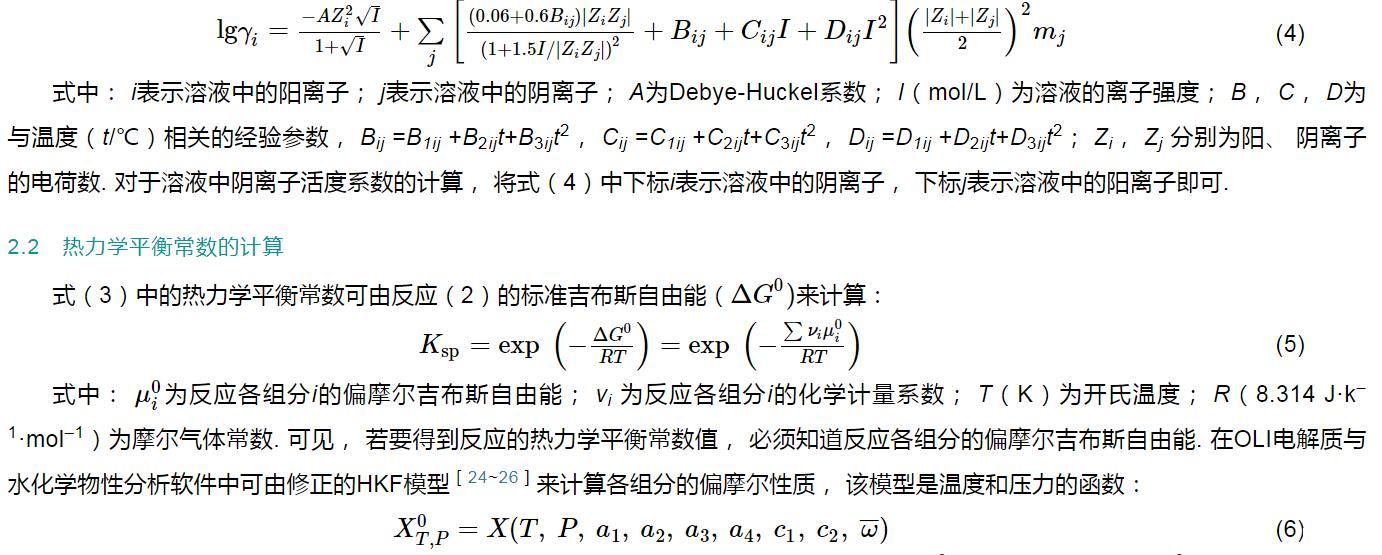

lgγi=?AZ2iI√1+I√+∑j[(0.06+0.6Bij)|ZiZj|(1+1.5I/|ZiZj|)2+Bij+CijI+DijI2](|Zi|+|Zj|2)2mj(4)
式中：i表示溶液中的陽離子；j表示溶液中的陰離子；A為Debye-Huckel系數(shù)；I（mol/L）為溶液的離子強度；B，C，D為與溫度（t/℃）相關的經(jīng)驗參數(shù)，Bij=B1ij+B2ijt+B3ijt2，Cij=C1ij+C2ijt+C3ijt2，Dij=D1ij+D2ijt+D3ijt2；Zi，Zj分別為陽、陰離子的電荷數(shù).對于溶液中陰離子活度系數(shù)的計算，將式（4）中下標i表示溶液中的陰離子，下標j表示溶液中的陽離子即可.
2.2熱力學平衡常數(shù)的計算
式（3）中的熱力學平衡常數(shù)可由反應（2）的標準吉布斯自由能（ΔG0)
來計算：
Ksp=exp(?ΔG0RT)=exp(?∑νiμ0iRT)(5)
式中：μ0i為反應各組分i的偏摩爾吉布斯自由能；νi為反應各組分i的化學計量系數(shù)；T（K）為開氏溫度；R（8.314 J·k?1·mol?1）為摩爾氣體常數(shù).可見，若要得到反應的熱力學平衡常數(shù)值，必須知道反應各組分的偏摩爾吉布斯自由能.在OLI電解質(zhì)與水化學物性分析軟件中可由修正的HKF模型［24~26］來計算各組分的偏摩爾性質(zhì)，該模型是溫度和壓力的函數(shù)：
X0T，P=X(T，P，a1，a2，a3，a4，c1，c2，ωˉˉ)(6)
式中：X表示標準狀態(tài)的熱力學性質(zhì)，包括5個標準偏摩爾性質(zhì)（標準偏摩爾體積Vˉˉˉ0、標準偏摩爾熱容Cˉˉˉ0P、標準偏摩爾熵Sˉˉ0、標準偏摩爾焓ΔHˉˉˉ0T，P和標準偏摩爾吉布斯自由能ΔGˉˉˉ0T，P）以及7個模型參數(shù)（a1，a2，a3，a4，c1，c2和ω）.該模型的適應范圍廣泛，甚至可用于計算組分在溫度高達1273.15 K、壓力高達500 MPa時的標準偏摩爾性質(zhì).計算涉及到的主要組分的標準偏摩爾性質(zhì)及HKF模型參數(shù)列于表S1和表S2（見本文支持信息）.
計算得到溶液中離子的活度系數(shù)以及各組分的熱力學平衡常數(shù)后，代入式（3）即可得到Li2CO3的過飽和度數(shù)值.在不同溫度、不同溶液體系以及不同溶液濃度時Li2CO3過飽和度的計算結(jié)果見表S3和表S4.
